YTL系列液下脱硫泵
YTL系列液下脱硫泵

YTL系列液下脱硫泵


一、概述YTL系列液下脱硫泵是我公司针对工业烟气脱硫的特点,吸收国内外同类产品的技术精心研制而成的立式脱硫液下泵;主要用于输送各种温度低于100℃,含有固体颗粒的浆液;被输送液体的浓度低于50%、大颗粒应不大于80目,特殊情况也不得大于过流面小尺寸的60%。1.1 型号意义例如 YTL150-315Y——立式液下泵代号TL——脱硫专用泵代号150——泵吸入口直径150mm315——叶轮名义直径315mm1.2 性能范围流量:1.6m3/h-3000m3/h扬程:5m-80m设计压力:1.6MPa输送介质温度:-20℃-100℃二、泵结构说明YTL系列液下脱硫泵,当泵的液下长度小于1.8米时,该泵为悬臂式离心泵,液下部分无任何轴承、密封,无任何易损件,免维护;该结构泵主要由泵体、叶轮、泵盖、支撑管、泵架、轴等部件组成。YTL系列液下脱硫泵,当泵的液下长度大于1.8米时,该泵为立式长轴液下离心泵,液下部分设有耐磨、耐腐蚀滑动轴承;该结构泵由泵体、叶轮、泵盖、下耐磨滑动轴承、中间磨滑动轴承、支撑管、泵架、轴等部件组成。三、YTL型液下脱硫泵结构图四、YTL型液下脱硫泵性能参数表型号Type流量扬程效率配用功率额定转速 m3/hm%kwr/minYTL25-1253.220532.229001.65450.751450YTL25-1603.23246329001.68400.751450YTL25-2003.250385.529001.612.5331.11450YTL25-2503.280337.529001.620272.21450YTL40-1256.32052329003.25460.751450YTL40-1606.33247429003.28421.11450YTL40-2006.350387.529003.212.5381.51450YTL40-2506.380321129003.220352.21450YTL50-12512.52051429006.35450.751450YTL50-16012.532465.529006.38401.11450YTL50-20012.550391129006.312.5331.51450YTL50-25012.580331529006.320272.21450YTL65-1252520625.5290012.55550.751450YTL65-1602532577.5290012.58511.51450YTL65-20025505215290012.512.5462.21450YTL65-25025804618.5290012.5203941450YTL65-31512.532337.51450YTL80-1255020697.52900255641.51450YTL80-160503267112900258622.21450YTL80-20050506318.529002512.55731450YTL80-2505080573729002520535.51450YTL80-315253243111450YTL100-1251002077152900505732.21450YTL100-160100327318.529005087241450YTL100-20010050723729005012.5685.51450YTL100-2501080685529005020657.51450YTL100-315503258151450YTL125-200200507755290010012.572111450676715.5980YTL125-25020080759029001002072151450679717.5980YTL125-315100326822145067156711980YTL125-400100506037145067235915980YTL150-250200207722145013597611980YTL150-3152003275371450135157415980YTL150-4002005070551450135236922980YTL200-2504002081451450270108015980YTL200-3154003279751450270157922980YTL200-40040050781101450270237837980YTL200-50040080751601450270367555980
   源头厂家
   按需定制
   性能稳定
   规格齐全
服务热线:
0523-80775095、 18351146823
详细介绍

一、概述


YTL系列液下脱硫泵是我公司针对工业烟气脱硫的特点,吸收国内外同类产品的技术精心研制而成的立式脱硫液下泵;主要用于输送各


种温度低于100℃,含有固体颗粒的浆液;被输送液体的浓度低于50%、大颗粒应不大于80目,特殊情况也不得大于过流面小尺寸的60%。


1.1 型号意义


例如 YTL150-315


Y——立式液下泵代号


TL——脱硫专用泵代号


150——泵吸入口直径150mm


315——叶轮名义直径315mm


1.2 性能范围


流量:1.6m3/h-3000m3/h


扬程:5m-80m


设计压力:1.6MPa


输送介质温度:-20℃-100℃


二、泵结构说明


YTL系列液下脱硫泵,当泵的液下长度小于1.8米时,该泵为悬臂式离心泵,液下部分无任何轴承、密封,无任何易损件,免维护;该结构泵主要由泵体、叶轮、泵盖、支撑管、泵架、轴等部件组成。


YTL系列液下脱硫泵,当泵的液下长度大于1.8米时,该泵为立式长轴液下离心泵,液下部分设有耐磨、耐腐蚀滑动轴承;该结构泵由泵体、叶


轮、泵盖、下耐磨滑动轴承、中间磨滑动轴承、支撑管、泵架、轴等部件组成。

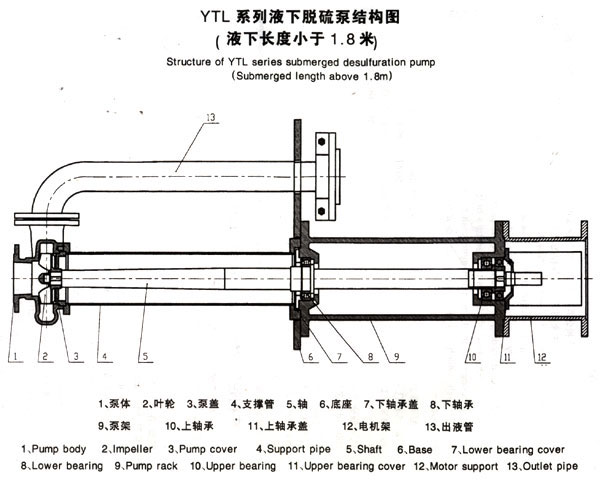

三、YTL型液下脱硫泵结构图

四、YTL型液下脱硫泵性能参数表


型号

Type

流量

扬程

效率

配用功率

额定转速

 m3/h

m

%

kw

r/min

YTL25-125

3.2

20

53

2.2

2900

1.6

5

45

0.75

1450

YTL25-160

3.2

32

46

3

2900

1.6

8

40

0.75

1450

YTL25-200

3.2

50

38

5.5

2900

1.6

12.5

33

1.1

1450

YTL25-250

3.2

80

33

7.5

2900

1.6

20

27

2.2

1450

YTL40-125

6.3

20

52

3

2900

3.2

5

46

0.75

1450

YTL40-160

6.3

32

47

4

2900

3.2

8

42

1.1

1450

YTL40-200

6.3

50

38

7.5

2900

3.2

12.5

38

1.5

1450

YTL40-250

6.3

80

32

11

2900

3.2

20

35

2.2

1450

YTL50-125

12.5

20

51

4

2900

6.3

5

45

0.75

1450

YTL50-160

12.5

32

46

5.5

2900

6.3

8

40

1.1

1450

YTL50-200

12.5

50

39

11

2900

6.3

12.5

33

1.5

1450

YTL50-250

12.5

80

33

15

2900

6.3

20

27

2.2

1450

YTL65-125

25

20

62

5.5

2900

12.5

5

55

0.75

1450

YTL65-160

25

32

57

7.5

2900

12.5

8

51

1.5

1450

YTL65-200

25

50

52

15

2900

12.5

12.5

46

2.2

1450

YTL65-250

25

80

46

18.5

2900

12.5

20

39

4

1450

YTL65-315

12.5

32

33

7.5

1450

YTL80-125

50

20

69

7.5

2900

25

5

64

1.5

1450

YTL80-160

50

32

67

11

2900

25

8

62

2.2

1450

YTL80-200

50

50

63

18.5

2900

25

12.5

57

3

1450

YTL80-250

50

80

57

37

2900

25

20

53

5.5

1450

YTL80-315

25

32

43

11

1450

YTL100-125

100

20

77

15

2900

50

5

73

2.2

1450

YTL100-160

100

32

73

18.5

2900

50

8

72

4

1450

YTL100-200

100

50

72

37

2900

50

12.5

68

5.5

1450

YTL100-250

10

80

68

55

2900

50

20

65

7.5

1450

YTL100-315

50

32

58

15

1450

YTL125-200

200

50

77

55

2900

100

12.5

72

11

1450

67

6

71

5.5

980

YTL125-250

200

80

75

90

2900

100

20

72

15

1450

67

9

71

7.5

980

YTL125-315

100

32

68

22

1450

67

15

67

11

980

YTL125-400

100

50

60

37

1450

67

23

59

15

980

YTL150-250

200

20

77

22

1450

135

9

76

11

980

YTL150-315

200

32

75

37

1450

135

15

74

15

980

YTL150-400

200

50

70

55

1450

135

23

69

22

980

YTL200-250

400

20

81

45

1450

270

10

80

15

980

YTL200-315

400

32

79

75

1450

270

15

79

22

980

YTL200-400

400

50

78

110

1450

270

23

78

37

980

YTL200-500

400

80

75

160

1450

270

36

75

55

980
