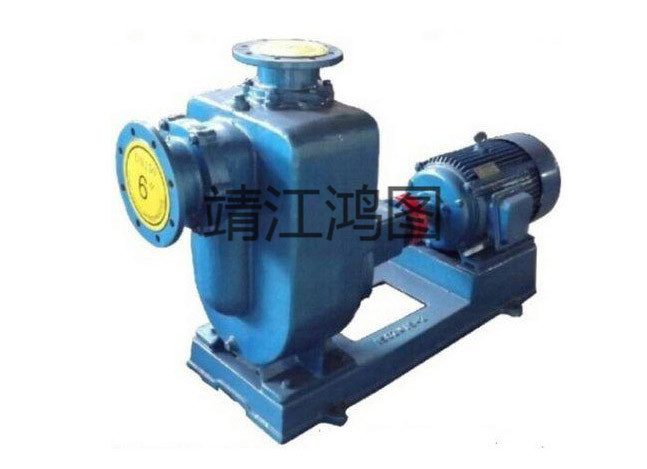

ZW型自吸式污水泵
ZW型自吸式污水泵

ZW型自吸式污水泵


产品介绍一、概述ZW系列无堵塞排污水泵,是一种高 效节能无堵塞排污泵,是结合国内外同类产品的技术研制而成,各项性能指标均达到国外同类产品技术水平,由于采用独特的开式叶轮,机械密封动静环采用特种硬质合金材料,整个密封系统完全引用国外技术,具有无堵塞、密封寿命长、维修方便,效率高等特点,深受广大用户的欢迎。 二、主要用途及型号说明ZW系列无堵塞污水泵,主要适用于输送工业废水和城市生活污水,它的优点是具有较强的自吸能力,吸入管路无需装底阀,能输送含有较大固体颗粒和含有纤维材料及多种杂质的污水,含固量≤35%不易堵塞。除适用输送污水外,还适用作疏水泵,纸浆泵,过滤冲洗冷凝循环泵,灌溉用泵等,广泛应用于矿山、建筑工地、医院、宾馆、污水处理等场合。适用于介质温度0~150 ℃。该系列无堵塞污水泵分普通型和耐腐型两种,普通型材质为A3,耐腐型材质有304、316、316L等,不同的材质供不同的场合使用。 三、泵型号说明例:ZW100-100-20Z——自吸式W——污水污物系列泵100——泵进口口径(mm)100——额定流量(m3/h)20——额定扬程(m)四、ZW型污水自吸泵结构简介ZW系列无堵塞排污泵,为满足用户配套的不同要求,材质有碳钢、不锈钢,并可配防爆电机,结构由电动机、水泵二部份组成。1、电机采用异步电机,可选择变频或防爆电机。2、泵部分,水泵位于电机另一端,水泵叶轮为开式、排污力强,不易堵塞,抽送含有纤维物质及悬浮固体颗粒杂质的污浊液,密封技术,使用寿命长。五、主要技术性能指标泵型号额定转速泵型号额定转速n=2900r/minn=1450r/min流量扬程配用机电流量扬程配用机电(m3/h)(m)(KW)(m3/h)(m)(KW)ZW25-3.2-203.2201.1ZW25-1.6-51.650.55ZW25-3.2-323.2322.2ZW25-1.6-81.680.55ZW25-3.2-503.2505.5ZW25-1.6-12.51.612.50.75ZW25-3.2-803.2807.5ZW25-1.6-201.6201.5ZW40-6.3-206.3201.5ZW40-3.2-53.250.55ZW40-6.3-326.3323ZW40-3.2-83.280.55ZW40-6.3-506.3505.5ZW40-3.2-12.53.212.51.1ZW40-6.3-806.38011ZW40-3.2-203.2202.2ZW50-12.5-2012.5203ZW50-6.3-56.350.55ZW50-12.5-3212.5324ZW50-6.3-86.380.55ZW50-12.5-5012.5507.5ZW50-6.3-12.56.312.51.1ZW50-12.5-8012.58015ZW50-6.3-206.3202.2ZW65-25-2025204ZW65-12.5-512.550.55ZW65-25-3225327.5ZW65-12.5-812.581.5ZW65-25-50255011ZW65-12.5-12.512.512.52.2ZW65-25-80258022ZW65-12.5-2012.5203ZW80-50-2050207.5ZW80-25-52550.75ZW80-50-32503211ZW80-25-82581.5ZW80-50-50505018.5ZW80-25-12.52512.52.2ZW80-50-80508045ZW80-25-2025204ZW100-100-201002015ZW80-25-3225327.5ZW100-100-321003222ZW80-25-50255015ZW100-100-501005037ZW100-50-55051.5ZW100-100-801008055ZW100-50-85082.2ZW125-200-502005055ZW100-50-12.55012.54ZW125-200-802008075ZW100-50-2050205.5ZW100-50-32503211ZW100-50-50505030ZW125-100-12.5100507.5ZW125-100-201002011ZW125-100-321003218.5ZW125-100-501005037ZW150-200-202002018.5ZW150-200-322003237ZW150-200-502005075ZW200-400-204002055ZW200-400-324003275ZW200-400-5040050110
   源头厂家
   按需定制
   性能稳定
   规格齐全
服务热线:
0523-80775095、 18351146823
详细介绍

产品介绍


一、概述


ZW系列无堵塞排污水泵,是一种高 效节能无堵塞排污泵,是结合国内外同类产品的技术研制而成,各项性能指标均达到国外同类产品技术水平,由于采用独特的开式叶轮,机械密封动静环采用特种硬质合金材料,整个密封系统完全引用国外技术,具有无堵塞、密封寿命长、维修方便,效率高等特点,深受广大用户的欢迎。


二、主要用途及型号说明


ZW系列无堵塞污水泵,主要适用于输送工业废水和城市生活污水,它的优点是具有较强的自吸能力,吸入管路无需装底阀,能输送含有较大固体颗粒和含有纤维材料及多种杂质的污水,含固量≤35%不易堵塞。除适用输送污水外,还适用作疏水泵,纸浆泵,过滤冲洗冷凝循环泵,灌溉用泵等,广泛应用于矿山、建筑工地、医院、宾馆、污水处理等场合。适用于介质温度0~150 ℃。该系列无堵塞污水泵分普通型和耐腐型两种,普通型材质为A3,耐腐型材质有304、316、316L等,不同的材质供不同的场合使用。


三、泵型号说明


例:ZW100-100-20


Z——自吸式


W——污水污物系列泵


100——泵进口口径(mm)


100——额定流量(m3/h)


20——额定扬程(m)


四、ZW型污水自吸泵结构简介


ZW系列无堵塞排污泵,为满足用户配套的不同要求,材质有碳钢、不锈钢,并可配防爆电机,结构由电动机、水泵二部份组成。


1、电机采用异步电机,可选择变频或防爆电机。


2、泵部分,水泵位于电机另一端,水泵叶轮为开式、排污力强,不易堵塞,抽送含有纤维物质及悬浮固体颗粒杂质的污浊液,密封技术,使用寿命长。


五、主要技术性能指标


泵型号

额定转速

泵型号

额定转速

n=2900r/min

n=1450r/min

流量

扬程

配用机电

流量

扬程

配用机电

(m3/h)

(m)

(KW)

(m3/h)

(m)

(KW)

ZW25-3.2-20

3.2

20

1.1

ZW25-1.6-5

1.6

5

0.55

ZW25-3.2-32

3.2

32

2.2

ZW25-1.6-8

1.6

8

0.55

ZW25-3.2-50

3.2

50

5.5

ZW25-1.6-12.5

1.6

12.5

0.75

ZW25-3.2-80

3.2

80

7.5

ZW25-1.6-20

1.6

20

1.5

ZW40-6.3-20

6.3

20

1.5

ZW40-3.2-5

3.2

5

0.55

ZW40-6.3-32

6.3

32

3

ZW40-3.2-8

3.2

8

0.55

ZW40-6.3-50

6.3

50

5.5

ZW40-3.2-12.5

3.2

12.5

1.1

ZW40-6.3-80

6.3

80

11

ZW40-3.2-20

3.2

20

2.2

ZW50-12.5-20

12.5

20

3

ZW50-6.3-5

6.3

5

0.55

ZW50-12.5-32

12.5

32

4

ZW50-6.3-8

6.3

8

0.55

ZW50-12.5-50

12.5

50

7.5

ZW50-6.3-12.5

6.3

12.5

1.1

ZW50-12.5-80

12.5

80

15

ZW50-6.3-20

6.3

20

2.2

ZW65-25-20

25

20

4

ZW65-12.5-5

12.5

5

0.55

ZW65-25-32

25

32

7.5

ZW65-12.5-8

12.5

8

1.5

ZW65-25-50

25

50

11

ZW65-12.5-12.5

12.5

12.5

2.2

ZW65-25-80

25

80

22

ZW65-12.5-20

12.5

20

3

ZW80-50-20

50

20

7.5

ZW80-25-5

25

5

0.75

ZW80-50-32

50

32

11

ZW80-25-8

25

8

1.5

ZW80-50-50

50

50

18.5

ZW80-25-12.5

25

12.5

2.2

ZW80-50-80

50

80

45

ZW80-25-20

25

20

4

ZW100-100-20

100

20

15

ZW80-25-32

25

32

7.5

ZW100-100-32

100

32

22

ZW80-25-50

25

50

15

ZW100-100-50

100

50

37

ZW100-50-5

50

5

1.5

ZW100-100-80

100

80

55

ZW100-50-8

50

8

2.2

ZW125-200-50

200

50

55

ZW100-50-12.5

50

12.5

4

ZW125-200-80

200

80

75

ZW100-50-20

50

20

5.5





ZW100-50-32

50

32

11





ZW100-50-50

50

50

30





ZW125-100-12.5

100

50

7.5





ZW125-100-20

100

20

11





ZW125-100-32

100

32

18.5





ZW125-100-50

100

50

37





ZW150-200-20

200

20

18.5





ZW150-200-32

200

32

37





ZW150-200-50

200

50

75





ZW200-400-20

400

20

55





ZW200-400-32

400

32

75





ZW200-400-50

400

50

110
